碳硫分析仪检测粉末样品时，需从样品预处理、仪器调试、检测操作到结果分析全流程把控，以确保数据准确性。粉末样品因表面积大、易飞扬，处理不当会导致燃烧不充分或成分偏析，因此需采用科学规范的检测方法。

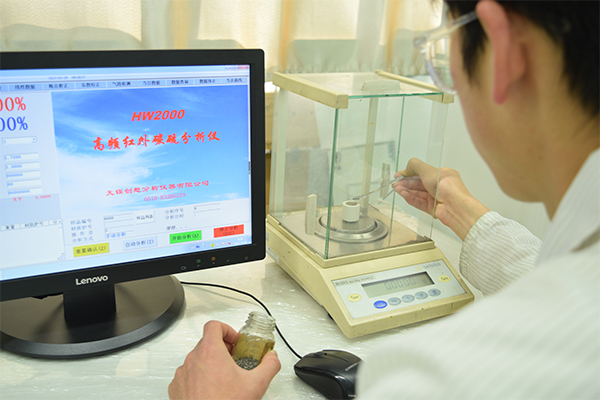

样品预处理是关键第一步。需根据粉末材质选择合适的坩埚类型，如陶瓷坩埚适用于高温金属粉末，石英坩埚则用于非金属或低熔点样品。称量前，需将坩埚在1000℃高温炉中灼烧2小时，去除残留碳硫，冷却至室温后置于干燥器中备用。称取0.1g—0.5g粉末样品时，需使用万分之一天平，并佩戴防静电手套，避免人体油脂污染。对于易吸湿的粉末，如氧化铝、硅酸盐，需在干燥皿中快速称量，减少水分干扰。若样品粒度不均，需用研钵研磨至200目以下，确保燃烧反应同步性。
碳硫分析仪仪器调试阶段，需先开启高频感应炉预热30分钟，使炉温稳定在1800℃—2000℃。调节氧气流量至1.5L/min，确保载气纯净度达99.99%。将空白坩埚置于燃烧室，启动“清扫”程序，通过氧气吹扫去除管路残留杂质。随后进行空白试验，连续3次检测空白坩埚的碳硫含量，结果应低于0.0005%，否则需检查气路密封性或更换脱脂棉过滤器。
检测操作时，将预处理后的粉末样品均匀铺于坩埚底部，避免堆积过厚影响燃烧效率。加入0.3g—0.5g纯铁助熔剂，其作用是提升样品导电性，促进高频感应加热。将坩埚置于燃烧室中央，关闭炉门后启动“分析”程序，高频电流瞬间加热样品至熔融状态，碳硫元素转化为CO?和SO?气体。气体经除尘、干燥后进入红外检测池，仪器自动记录吸收峰面积并换算为含量值。每批次样品需插入1个质控样，如标准钢铁粉末，其碳硫含量标称值与实测值偏差应控制在±0.005%以内，否则需重新校准仪器。
结果分析阶段，需剔除异常值后取平均值作为蕞终结果。对于超标数据，需复检并排查是否因样品不均匀或仪器漂移导致。通过严格规范的操作流程，碳硫分析仪可实现粉末样品检测的重复性≤0.001%、再现性≤0.003%，满足冶金、地质、环保等领域的精准分析需求。
